sensores fotoelectricos

tambien llamados opticos tienen como funcion principal la deteccion de todo tipo de objetos independientes de la distancia que se encuentren.

principio de funcionamiento: esta basado en la generacion de un haz luminoso por parte de un foto emisor que se proyecta bien sobre un foto receptor o bien sobre un dispositivo reflectante; la interrupcion o reflexion del haz por parte del objeto a detectar provoca el cambio de estado de la salida de la fotocelula existen cuatro tipos de sensores foto electricos los cuales se agrupan segun el tipo de detecion estos son: de barrera, reflex, autoreflex y fibra optica.

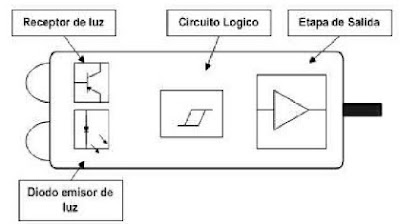

diagrama de un sensor fotoelectrico

tipos de sensores reflectores:

-tipo barrera: cuando existe un emisor y un receptor (este metodo tiene el mas alto nivel de deteccion).

-caracteristicas:

*distancia de deteccion: 60 metros

*consumo de corriente : 30 mA

*maxima corriente de salida: 100mA

*tiempo de respuesta / frecuencia:  menos de 30ms (ON-OFF) / 333hz

*modo de operacion: disparo con luz

*temperatura de trabajo / proteccion ip: -25 grados C a 55 grados C / ip -66.

tipo reflex

cuando la luz es reflejada con un reflector especial culla caracteristica es que devuelve la luz en el mismo angulo que recibe.

-caracteristicas:

*distancia de deteccion: 9 metros

*consumo de corriente : 30 mA

*maxima corriente de salida: 100 mA

*tiempo de respuesta / frecuencia:  menos de 30 ms (ON OFF) /  333 hz

*modo de operacion: disparo con luz

*temperatura de trabajo / proteccion ip: -25 grados C a 55 grados C / ip -66

tipo autoreflex

son iguales al tipo reflex recepto que el emisor tiene un lente que polariza la luz en un sentido.

- características:

*distancia de deteccion: 9 metros

*consumo de corriente : 30 mA

*maxima corriente de salida: 100 mA

*tiempo de respuesta / frecuencia:  menos de 30 ms (ON OFF) /  333 hz

*modo de operacion: disparo con luz

*temperatura de trabajo / proteccion ip: -25 grados C a 55 grados C / ip -66

sensores de fibra óptica

en este tipo el emisor y el receptor están interconstruidos en una caja que puede estar a varios metros del objeto a sensar.

sensores capacitivos

los sensores capacitivos son similares a los inductivos; la principal diferencia entre los dos tipos de sensores es que los sensores capacitivos producen un campo electrostatico en lugar de un campo electromagnetico.

los sensores capacitivos sensanobjetos metalicos como tambien no metalicos tal como papel, vidrio, liquidos y tela.

- principio de funcionamiento: la superficie de sensado del sensor capacitivo esta formada por dos electrodos concentricos de metal de un capacitor, cuando un objeto se acerca a la superficie de sensado y este entra al campo electrostatico de los electrodos cambia la capacitancia de un circuito oscilador, esto hace que el oscilador empiece a oscilar el circuito disparador mide la amplitud del oscilador y cuando alcanza un nivel especifico la etapa de salida del sensor cambia,  conforme el objeto se aleja del sensor la amplitud del oscilador decrece conmutando el sensor a su forma original.

-sensores capacitivos blindados: los sensores blindados se pueden montar enrazados sin que se afecte adversamente sus caracteristicas de sensado se deve tener cuidado de asegurarse que este tipo de sensores sea usado en ambientes secos, el liquido en la superficie puede hacer que el sensor dispare en falso.

aplicaciones de este sensor:

*control de llenado de sólidos en un recipiente

* detección de fluidos en contenedores tal como leche en botes de cartón.

* detección atravez de barreras como los tarros plásticos de los jugos para medir la cantidad.

sensor inductivo

los sensores inductivos incorporan una bobina electromagnética la cual es usada para detectar la presencia de un objeto metálico conductor, este tipo de sensores ignora objetos no metálicos.

principio de funcionamiento: cuando un bjetivo metalico entra al campo circulan corrientes de eddy dentro del objetivo.

esto aumenta la carga en el sensor disminuyendo la amplitud del campo electromagnetico, el circuito de disparo monitorea la amplitud del oscilador y a un nivel predeterminado conmuta el estado de la salida del sensor, conforme el objeto se aleja del sensor la amplitud del oscilador aumenta a un nivel predeterminado el circuito de disparo conmuta el estado de la salida del sensor de nuevo a su condicion normal.

-blindaje del sensor: los sensores de proximidad tienen bobinas enrroyadas en nucleo de ferrita, estas pueden ser blindadas o no blindadas los sensores no blindados generalmente  tienen una mayor distancia de sensado que los sensores blindados.

 - ejemplo de aplicación de los sensores:
* detección de ruptura de brocas.
* detección de tornillos y tuercas para control de dirección y velocidad.
* detección de presencia de latas y tapas.
* detección de posición totalmente abiertas o serradas de válvulas.
* detección de ruptura de puntas de fresadora.
